Sur un chantier aux abords d’une voie ferrée, la marge d’erreur n’existe tout simplement pas. Ce projet de marquage-piquetage sur emprise SNCF, nous l’avons conduit de A à Z — de la détection terrain jusqu’au géoréférencement Classe A — pour offrir aux équipes de génie civil une base fiable avant toute intervention. Une mission qui rejoint d’ailleurs d’autres réalisations techniques comme notre création de réseau électrique VRD à Toulouse ou nos opérations de détection de réseaux avec géoréférencement et topo pour les collectivités à Carcassonne, où la précision du relevé conditionne directement la sécurité du chantier.
Présentation du projet
Le besoin exprimé par notre client était précis : réaliser un marquage-piquetage exhaustif sur une emprise SNCF, dans le cadre d’une réhabilitation d’ouvrages de sécurité (VDI). Concrètement, l’objectif consistait à lever toute incertitude sur la position et le statut des réseaux enterrés — actif, projeté ou abandonné — avant que les équipes ne s’engagent sur le terrain.
Le site présentait plusieurs contraintes à prendre en compte simultanément : une localisation en zone urbaine, une proximité immédiate avec une voie ferrée et une chaussée limitée à 30 km/h, et une densité élevée de réseaux (électricité, gaz, télécoms, eau potable). Autant de paramètres qui imposaient d’emblée une méthodologie rigoureuse, des habilitations spécifiques et une coordination étroite avec les gestionnaires de l’infrastructure ferroviaire.
Contexte et enjeux du marquage-piquetage sur emprise SNCF
Un environnement qui complique tout
La première difficulté tenait à l’environnement ferroviaire lui-même. Les rails et les équipements électriques génèrent des interférences électromagnétiques susceptibles de perturber les appareils de localisation — ce n’est pas une contrainte anodine, surtout quand la densité des réseaux est élevée. À cela s’ajoutait l’accès à l’emprise SNCF, qui requiert des habilitations spécifiques (notamment SECUFER) et des plages horaires parfois réduites.
La cohabitation avec la voirie environnante impliquait par ailleurs une gestion de la circulation et des mesures de protection des piétons. Enfin, la superposition possible de canalisations — y compris des ouvrages abandonnés — appelait une précision maximale pour éviter tout endommagement et garantir la sécurité des équipes au sol.
Les objectifs fixés
Notre diagnostic a posé trois axes de travail : localiser et identifier chaque réseau (nature, profondeur, statut), matérialiser chaque point de manière visible et durable sur le terrain, puis produire des plans de récolement géoréférencés en Classe A — soit le niveau de précision le plus élevé, directement exploitable pour la mise à jour des SIG (systèmes d’information géographique).
Solution technique : détection multi-technologies et gestion sécurisée
Pour répondre à ces contraintes, nous avons déployé une approche combinant plusieurs technologies de détection, associée à un protocole de sécurité adapté à la spécificité ferroviaire.
Les méthodes de détection mobilisées
Trois outils complémentaires ont été mis en œuvre :
- **Détection électromagnétique** pour les réseaux métalliques et les gaines équipées de sondes ;
- **Géoradar (GPR)** pour repérer les réseaux non métalliques et les anomalies de surface — particulièrement utile lorsque les conditions électromagnétiques sont perturbées par l’environnement ferroviaire ;
- **Aiguille traçante avec sonde détectable** pour suivre précisément les fourreaux télécom (FT Ø) et vérifier d’éventuelles obstructions.
Marquage-piquetage réglementaire

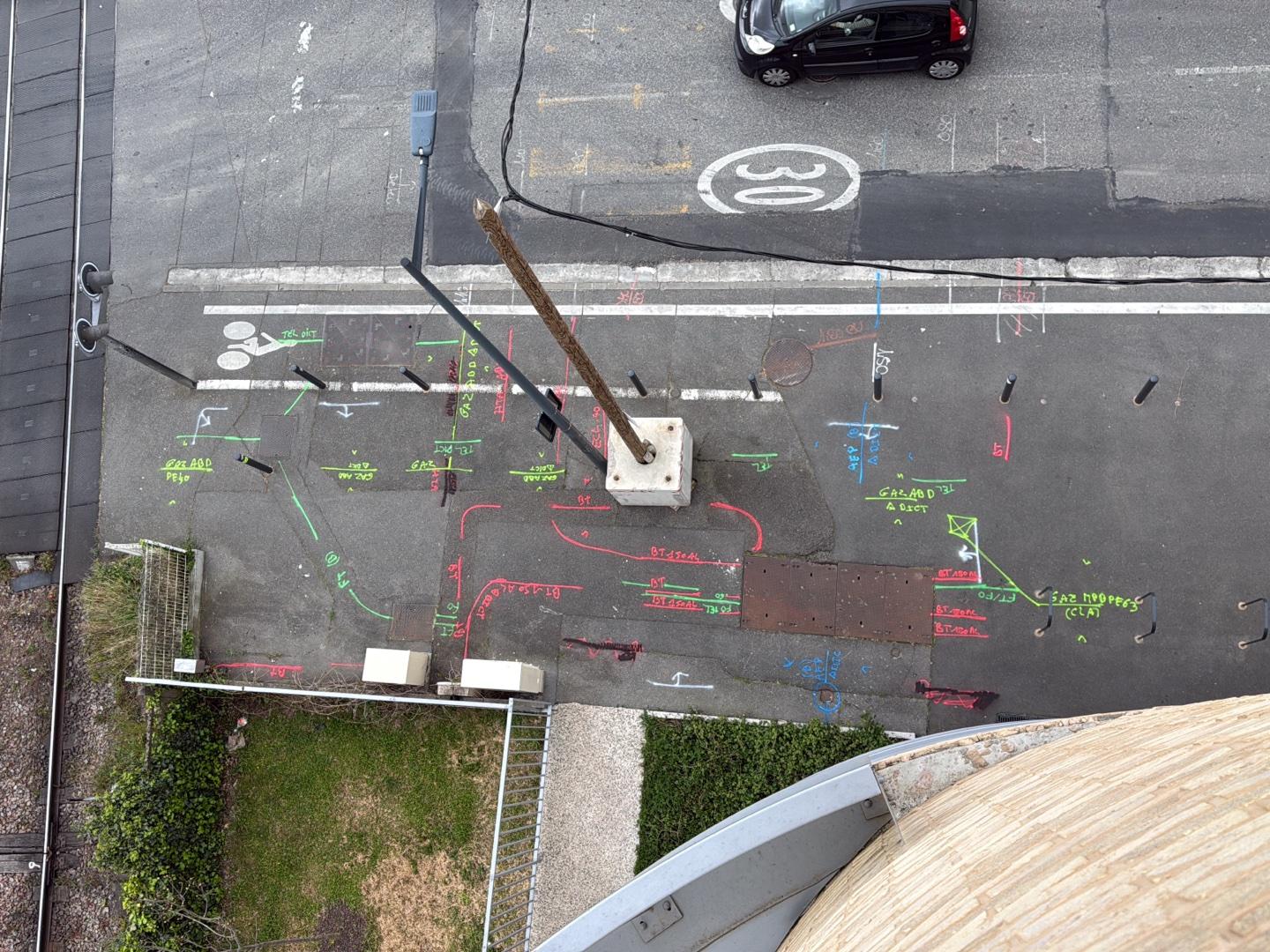

Chaque point identifié a été matérialisé au sol avec des bombes de peinture conformes à la norme NF P 98-332 (rouge pour l’électricité BT, jaune pour le gaz, vert pour les télécoms, bleu pour l’eau), complété par des piquets pour assurer la pérennité des repères. Les annotations portaient également sur la profondeur et le statut : GAZ ABD pour abandonné par exemple.
Géoréférencement Classe A
Tous les points marqués ont été relevés avec un système GNSS haute précision (RTK/PPK), produisant des plans de récolement directement exploitables par les concessionnaires et utilisables dans le cadre des PGOC/PGOD.
Sécurité, habilitations et coordination
Nos équipes disposent des habilitations SECUFER pour l’accès à l’emprise ferroviaire, mais aussi AIPR et CATEC pour les opérations en fouille ou en espace confiné. La coordination avec la SNCF en amont et la gestion locale de la circulation ont fait partie intégrante du dispositif, au même titre que la détection elle-même.
Contrôles croisés et validation finale
Chaque détection a été validée par recoupement entre les trois technologies, afin d’éviter les erreurs d’interprétation — notamment la confusion entre réseaux parallèles ou superposés, un risque réel sur des zones aussi denses. Un contrôle qualité final par le chef de projet Rdetek a permis de confirmer la conformité du marquage et la cohérence des données numériques avant livraison.
Pourquoi ce choix d’une approche multi-outils ? En milieu ferroviaire et urbain, s’appuyer sur une seule méthode de détection revient à accepter une marge d’incertitude que personne ne peut se permettre. La combinaison des technologies améliore la fiabilité de l’ensemble — et par extension, la sécurité des équipes qui interviendront après nous.
Résultats et perspectives
Le chantier a été livré avec un marquage-piquetage clair, complet et durable, accompagné de plans de récolement géoréférencés en Classe A et d’un rapport d’intervention détaillé. Cette réalisation traduit notre capacité à piloter un projet dans son intégralité — bureau d’études, détection, sécurisation et production documentaire — avec des équipes formées et certifiées, sans recours à la sous-traitance.
Chez Rdetek Réseaux, nous intervenons sur des chantiers techniques exigeants en garantissant réactivité (réponse sous une heure, intervention sous 48h selon nos engagements), rigueur et traçabilité complète.
Vous préparez des travaux sur une emprise sensible — ferroviaire ou urbaine — et avez besoin d’un marquage-piquetage fiable associé à un géoréférencement Classe A ? Contactez-nous au **05 32 58 08 51** ou par mail à **contact@rdetek-reseaux.fr** : un seul interlocuteur, du relevé initial jusqu’à la livraison clé en main.
